Moto-réducteur
|
Moto-réducteurs livrés montés
avec 4 jeux d'engrenages épicycloïdaux,
aux rapports de réduction de 3 - 4 - 5 -
6.
- Il est possible d'obtenir tous les
rapports de réduction à partir de 3:1,
jusqu'à 3x4x5x 6, soit 360 au total.
- On peut ainsi enlever des étages de
réduction ou en ajouter, afin d'obtenir
une vitesse de réduction précise.
- D'autres rapports de réduction autres
que 3, 4, 5, ou 6 peuvent être ainsi
obtenus, multiples des rapports simples,
soit :12 - 15 - 18 - 20 - 30 - 60 - 72 -
90 - 126 et 360.
- Vitesse en sortie de réducteur =
Vitesse du moteur/Rapport de réduction
- Axe de sortie :Ø 4 X 10 mm, monté sur
palier laiton.
- Fixation : 4 vis Ø 3 mm.
- support de fixation : Réf.
SM.06.
|
|
MOTO-REDUCTEUR
MR3.380PH
- Moteur
RS.380.PH5 - 1.5/3
V. - 1.5 V. =
5.400 T/M. - 3 V.
10.800 T/M.
- 1.5 V : 0,80 A.
- Réduction de 15
à 1800 T/M. 60
Ncm.
- 3 V :
1,20 A. -
Réduction de 30 à
3600 T/M. 80
Ncm.
- Dims. : 33 X 33
X 95 mm
- Poids : 120
Gr.
|
|
5-MR3.380PH.
Prix:
21.45
|
|
MOTO-REDUCTEUR
MR3.363A
- Moteur SUN.363A.
- 6/12 V. - 6 V. =
5.040 T/M. - 12 V.
= 10.080 T/M.
- 6 V : 0,15 A. -
Réduction de 14 à
1680 T/M. 50
Ncm.
- 12 V : 0,20 A.
- Réduction de 28
à 3360 T/M. 50
Ncm.
- Dims. 33 X 33 X
90 mm.
- Poids : 100
Gr.
|
|
6-MR3.363A.
Prix:
19.80
|
|
MOTO-REDUCTEUR
MR3.380S
- Moteur SUN.383.D
- 3/6 V. - 3 V. =
7.160 T/M.-
6 V. =
14.320 T/M
- 3 V. : 0,50 A.
- Réduction de 20
à 2586 T/M. 30
Ncm.
- 6 V. : 0,70 A.
- Réduction de 40
à 4773 T/M.
30 Ncm.
- Dims. : 33 X 33
X 95 mm.
- Poids : 120
Gr.
|
|
7-MR3.380S.
Prix:
21.45
|
|
MOTO-REDUCTEUR
MR3.385S
- Moteur SUN.385B
- 6/12 V. - 6 V. =
3.960 T/M. - 12 V.
= 7.920 T/M.
- 6 V. : 0,15 A.
- Réduction de 11
à 1320 T/M. 50
Ncm.
- 12 V. : 0,20 A.
- Réduction de 22
à 2640 T/M. 50
Ncm.
- Dims. : 33 X 33
X 95 mm.
- Poids : 120
Gr.
|
|
8-MR3.385S.
Prix:
21.45
|
|

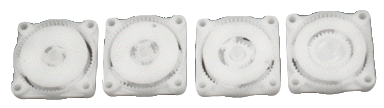

Jeu de 4 pignons
réducteurs
11-MR3.32.
|
|
BOITE DE
REDUCTION
MR3
Prix:
18.45
- Cette boite de
réduction - ou
boite de vitesse -
comporte quatre
engrenages
épicycloïdaux aux
rapports de
réduction de 3, 4,
5 et 6.
Son
fonctionnement est
identique au
Réducteur équipant
les
moto-réducteurs
de la Série N°
3.
- Il est ainsi
possible d'obtenir
tous les rapports
de réduction à
partir de 3
jusqu'à 3 X 4 X 5
X 6, soit 360 au
total, entre
l'arbre d'entrée
de la boite,
et l'arbre de
sortie.
- Cette boite
peut être
accouplée à la
majorité des
moteurs
électriques au
moyen
d 'engrenages,
poulies, cardans,
etc.
- Calcul de la
vitesse en sortie
de boite :
on assemble
l'arbre d'entrée
avec un moteur
SUN.385B, alimenté
en 6 V.= 3.960
T/M.
On a besoin d'une
vitesse de sortie
d'environ 300 T/M,
soit :
-
3.960 : 300 =
Rapport de
réduction de
13,2.
-
Il faudra donc
utiliser les 2
engrenages
réducteurs de
3 et 4,
-
soit une
réduction de
12:1, valeur
la plus
approchée.3.960:12=330
T/M (Valeur à
vide).
- Arbres d'entrée
/ sortie : Ø 4 x
10 mm, montés sur
palier laiton.
- Couple
admissible : 50
Ncm.
- .Dims. : 33 X
33 X 64 mm.
- Poids : 80
Gr.
- Fixation : la
boite est livrée
assemblée, et
montée sur le
support SM.06.
|
|
10-MR3.31
|
|

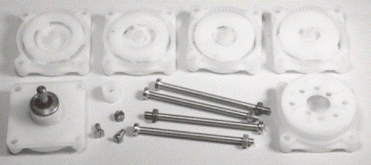

REDUCTEUR
MR3 Prix:
12.05
- Le réducteur
équipant ces
moto-réducteurs
peut être fourni
séparément.
Il peut se monter
sur tout moteur Ø
30 mm, avec axe de
sortie Ø 2,3
mm.
Il comprend :
-Un hexagone
d'entraînement
laiton à monter à
force sur
l'arbre
moteur, et un
hexagone plastique
intermédiaire
servant de
liaison
entre la pièce
laiton et le
premier engrenage
de réduction.
-Quatre
engrenages
épicycloïdaux aux
rapports de
réduction de
3, 4, 5 et 6,
avec leur carter
de montage.
-Une embase
plastique à monter
sur le moteur au
moyen de 2 vis, Ø
2,5 mm.
-Un palier avec
axe de sortie Ø 4
mm monté sur bague
laiton.
-Un 3eu de 4 vis
de montage de
l'ensemble
réducteur, Ø 3
mm
|
|
9-MR3.30
|
JEU DE PIGNONS
MR3
Prix:
8.05
-
jeu de quatre
engrenages
supplémentaires aux
rapports de réduction
de 3, 4,
5 et 6, avec leur
carter de montage.
-Il est donc possible
d'augmenter le rapport
de réduction de tout
moto-
réducteur de la série
3, à partie de 3
3usqu'à 360, en plus
de la réduction
dé3à montée sur le
réducteur.
|
|
11 .MR3.32.
|
POULIE
Prix: 10.05
-
Poulie pouvant être
montée sur tous les
moto-réducteurs de la
série 3.
- Aluminium anodisé
bleu.
- Dims. : Ø 30 X 26
mm
- Gorge : largeur 16
mm , profondeur 2,5
mm
- Alésage : Ø 4
mm
- Fixation par vis
BTR Ø 3 mm
|
|
l2.MR3.33
|
|
|
|

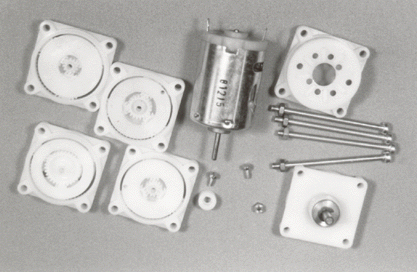

KIT COMPLET
MOTO-REDUCTEUR
Série MR.3 avec
Moteur
|
|
KIT
MOTO-REDUCTEUR
Réf.
MR-3.30
|
- Ces moto-réducteurs sont
montés sur un support
métal en équerre, peinture
époxy bleue, avec trous de
fixation Ø 4 mm.
- Ils comportent, au
choix, un réducteur métal
Ø 38 X 20 n1m, engrenages
droits
en acier, rapport
de réduction 50 : 1, ou
200 : 1.
- Chaque réducteur peut
être assemblé avec un
moteur RS.540S ou
RS.550.SH.
- Arbre de sortie acier Ø
6 x 16 mm, sur palier
laiton.
- A noter que ces
moto-réducteurs peuvent
être également fournis
avec des axes de diamètre
4 ou 8 mm.
|
|

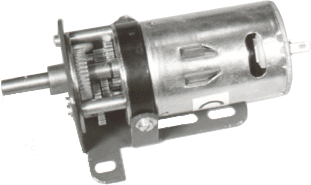

MOTO-REDUCTEUR
MR6.540.50
25-MR6.540.50.
Prix:
37.55
- Moteur RS.540S -
6/12 V. - 6 V. = 6.000
T/M. - 12 V. = 10.000
T/M.
- Rapport de
réduction : 50 :
1.
- 6 V. = 120 T/M.
0,40 A. Couple 100
Ncm.
- 12 V. = 200 T/M.
0,50 A. Couple 150
Ncm.
- Dims. : 43 X 43 X
86 mm.
- Poids : 290 Gr.
|
|

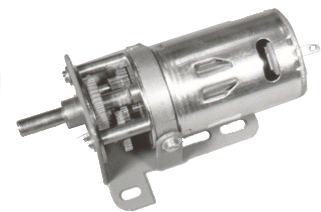

MOTO-REDUCTEUR
MR6-540.200
26-MR6.540.200.
Prix:
42.90
- Moteur RS.540S -
6/12 V. - 6 V. = 6.000
T/M. - 12 V. = 10.000
T/M.
- Rapport de
réduction : 200 :
1.
- 6 V. = 30 T/M. 0,40
A. Couple 200 Ncm.
-12 V. = 50 T/M. 0,50
A. Couple 300 Ncm.
- Dims. : 43 X 43 X
88 mm.
- Poids : 300
Gr.
|
|

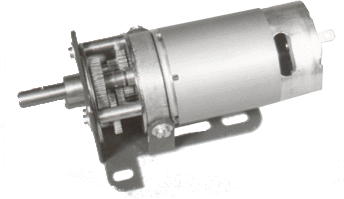

MOTO-REDUCTEUR
MR6-550.50
27-MR6.550.50.
Prix:
45.60
- Moteur RS.550SH -
6/12 V. - 6 V. =
10.000 T/M. - 12 V. =
19.000 T/M.
- Rapport de
réduction : 50 :
1.
- 6 V. = 200 T/M,
1,30 A. Couple 300
Ncm.
- 12 V. = 400 T/M,
1,90 A. Couple 400
Ncm.
- Dims. : 43 X 43 X
94 mm.
- Poids : 340
Gr.
|
|

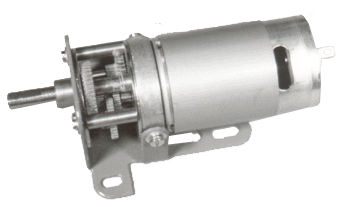

MOTO-REDUCTEUR
MR6-550.200
28-MR6.550.200.
Prix:
50.80
Moteur RS.550SH - 6/12
V. - 6 V. = 10.000
T/M. - 12 V. = 19.000
T/M.
- Rapport de
réduction : 200 :
1.
- 6 V. = 50 T/M. 1,50
A. Couple 600 Ncm.
- 12 V. = 100 T/M.
1,90 A. Couple 800
Ncm.
- Dims. : 43 X 43 X
96 mm.
- Poids : 350 Gr.
|
|
POULIE
- Poulie pouvant être
montée sur ces
moto-réducteurs.
- Aluminium anodisé
bleu.
- Dims. : Ø 30 X 26
mm. - Alésage Ø 6
mm.
- Fixation par vis
BTR, Ø 5 mm.
- Gorge largeur 16
mm, profondeur 2,5
mm.
|
12.MR6.33.
Prix:
10.05
|
MOTO-REDUCTEUR
MR6-540.200
|
MOTO-REDUCTEUR
MR6-550.50
|
MOTO-REDUCTEUR
MR6-540.50
|
MOTO-REDUCTEUR
MR6-550.200
|
|
-

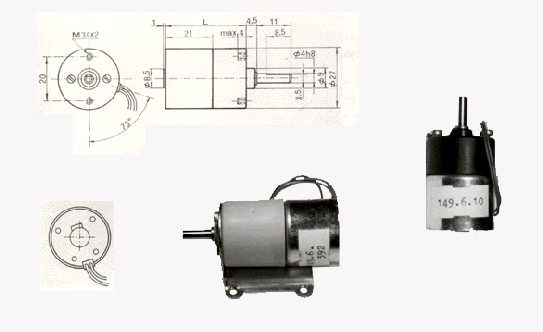

Moto-réducteurs
miniatures,
livrés
assemblés.
Ils se
composent d'un
moteur 6 ou 12
V., assemblé à
un réducteur
fixe,
avec
engrenages en
acier.
Rapports de
réduction : 5.
- 10 - 20 - 45
- 95 - 200
T/M.
Arbre de
sortie Ø 4 X
11 mm. Moteur
et réducteur Ø
27 mm.
Fixation par
2 vis Ø 3mm -
Support de
fixation :
SM.07. (Fourni
séparemment).
Rapports de
réductions et
caractéristiques
techniques
:
|
V.
|
Long.
MM.
|
Rapport
1
|
Couple
Mcm.
|
T/M
vide
|
T/M
charge.
|
Ma
à
vide
|
Ma
à
charge
|
Réf.
|
Prix
|
|
6
|
36
|
10
|
1,5
|
215
|
120
|
30
|
85
|
40-MR7.610.
|
20.80
|
|
12
|
36
|
10
|
1,5
|
255
|
165
|
20
|
50
|
50-MR7.1210.
|
20.80
|
|
6
|
36
|
21
|
2,5
|
105
|
60
|
30
|
85
|
41-MR7.621.
|
20.80
|
|
12
|
36
|
21
|
2,5
|
125
|
80
|
20
|
50
|
51-MR7.1221.
|
20.80
|
|
6
|
41
|
43
|
3,8
|
52
|
32
|
30
|
85
|
42-MR7.645.
|
20.80
|
|
12
|
41
|
43
|
3,8
|
60
|
40
|
20
|
50
|
52-MR7.1245.
|
20.80
|
|
6
|
41
|
90
|
8
|
25
|
13
|
30
|
85
|
43-MR7.690.
|
20.80
|
|
12
|
41
|
90
|
8
|
30
|
18
|
20
|
50
|
53-MR7.1290.
|
20.80
|
|
6
|
46
|
188
|
14
|
12
|
7
|
30
|
85
|
44-MR7.6188.
|
20.80
|
|
12
|
46
|
188
|
14
|
12
|
9
|
20
|
50
|
54-MR7.12188.
|
20.80
|
|
6
|
46
|
392
|
20
|
6
|
4
|
30
|
75
|
45-MR7.6392.
|
20.80
|
|
12
|
46
|
392
|
20
|
7
|
5
|
20
|
45
|
55-MR7.12392.
|
20.80
|
|
- Ces
moto-réducteurs
sont livrés montés
avec leur
réducteur dans un
carter
en plastique
injecté.
- Ils se
caractérisent par
un moteur à faible
consommation et un
réducteur
à engrenages
plastique
extrêmement
silencieux.
- Arbre de sortie
Ø 4X9 mm. Fixation
par 4 vis M 2,5
mm.
- Tableau de
réductions.
|
V.
|
Rapport
1
|
Couple
Mcm.
|
T/M
vide
|
T/M
charge.
|
Ma
à
vide
|
Ma
à
charge
|
Réf.
|
Prix
|
|
12
|
75
|
300
|
50
|
45
|
85
|
120
|
31-MR8.52818.
|
23.80
|
|
6
|
50
|
150
|
60
|
50
|
60
|
80
|
32-MR8.52405.
|
23.80
|
|
6
|
150
|
150
|
30
|
25
|
60
|
80
|
33-MR8.52407
|
23.80
|
|
6
|
450
|
180
|
10
|
8
|
60
|
80
|
34-MR8.52409.
|
23.80
|
|
12
|
18
|
150
|
175
|
150
|
45
|
60
|
35-MR8.52605
|
23.80
|
|
12
|
310
|
300
|
12
|
10
|
15
|
20
|
36-MR8.52707.
|
23.80
|
|
|
31-MR8.52818
|
|
|
|
MOTO
REDUCTEURS
|
|
32-MR8.52405.
|
|
33-MR8.52407
|
|
34-MR8.52409.
|
|
35-MR8.52605
|
|
36-MR8.52707.
|
|

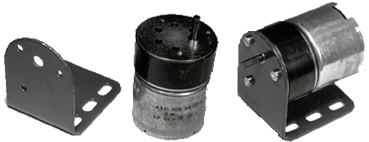

Ces
moto-réducteurs
sont montés sur un
support métal en
équerre,
Réf. SM.04.
peinture époxy
bleue, avec trous
de fixation Ø 4
mm.
- Ils comportent,
au choix, un
réducteur de
13,5/1 à
486/1.
Engrenages droits
en
métal.
- Moteur à rotor
fer de 6 à 12 V.
Réf.
54020.
6 V. =
2.700 T/M. 0,050
A. - 12 V. = 5.400
T/M. 0,100
A.
- Arbre de sortie
acier Ø 3 x 10 mm
avec
méplat.
- Dims. : Ø 32 X
42 mm.
- Poids : 100
Gr.
MOTO-REDUCTEUR
67-MR10.53200.
Prix:
22.45
- Rapport de
réduction :
13,5/1.
- 6 v. = 200 T/m.
12 V. = 400
T/M.
- Couple : 4,5
Ncm.
MOTO-REDUCTEUR
65-MR10.53090.
Prix:
22.45
- Rapport de
réduction :
27/1.
- 6 V. = 100
T/M. 12 V. =
200
T/M.
- Couple : 8
Ncm.
MOTO-REDUCTEUR
68-MR10.53040.
rix:
22.45
- Rapport de
réduction :
67,5/1.
- 6 V. = 40
T/M. 12 'V. =
80
T/M.
- Couple : 20
Ncm.
MOTO-REDUCTEUR
66-MR10-53010.
Prix:
22.45
- Rapport de
réduction :
243/1.
- 6 V. = 12
T/M. 12 V. =
24 T/M.
-
- Couple : 40
Nem.
MOTO-REDUCTEUR
69-MR10-53005.
Prix:
22.45
- Rapport de
réduction :
486/1.
- 6 V. = 4
T/M. 12 V. = 8
T/M.
- Couple : 60
Ncm.
|
|
MOTO
REDUCTEURS
SERIE X
avec support
SM.04.M
|
|
Copyright(c) 2023 - MOTOR MODEL
luclemay@laposte.net
|
